久久国语露脸国产精品电影-美女裸体跪姿扒开屁股无内裤-欧美成人综合久久精品-成人性生交大片免费看视频app-国产免费又色又爽又黄软件

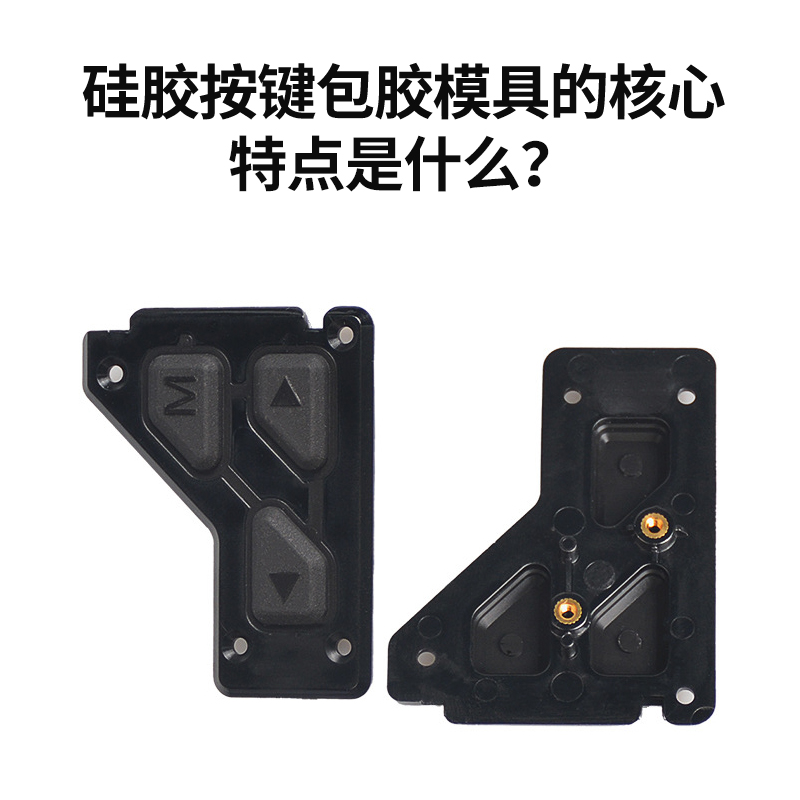

硅膠按鍵包膠模具的核心特點，圍繞 “精準定位、控膠穩定、適配硅膠特性、保障按鍵手感與功能” 四大核心需求設計，直接決定按鍵的尺寸精度、按壓反饋、防水性能及量產穩定性，具體可從 6 個關鍵維度展開：

一、高精度定位系統：確保基材與硅膠無偏移貼合

包膠需將塑料（ABS/PC）或金屬基材與硅膠精準結合，模具定位系統是核心保障，避免因偏移導致按鍵 “一邊厚、一邊薄” 或密封失效：

多重定位機構：采用 “定位銷 + 平面限位 + 防轉卡扣” 組合，定位銷精度達 ±0.005mm，基材與型腔配合間隙≤0.02mm（如 ABS 鍵帽基材放入模具后，同軸度誤差≤±0.01mm）；

適配基材特性：針對不同基材設計專屬定位 —— 塑料基材用 “柔性定位”（如彈性膠墊限位，避免壓傷），金屬基材用 “磁吸定位”（如嵌入式磁鐵吸附，提升定位效率）；

防呆設計：模具型腔設 “方向防呆結構”（如非對稱凹槽），避免基材反向放入導致包膠錯位（如手機側鍵基材有正反面，防呆可杜絕裝反問題）。

二、精準流道與澆口設計：控膠均勻，避免外觀瑕疵

硅膠（尤其 LSR）流動性強，流道與澆口需精準控制膠料填充路徑，確保硅膠均勻包裹基材，同時避免澆口殘留影響按鍵外觀與手感：

冷流道為主，減少膠料浪費：適配液態硅膠（LSR）時，多采用冷流道系統（流道溫度 25-35℃，低于硅膠硫化溫度），避免膠料在流道內提前固化，膠料利用率提升至 95% 以上（傳統熱流道浪費率 10%-15%）；

隱蔽式澆口布局：澆口位置避開按鍵外觀面與按壓面，優先設在基材非接觸面（如按鍵底部或側邊），常用 “潛伏式澆口” 或 “點澆口”，澆口殘留≤0.05mm（無需后續修剪，避免破壞按鍵表面平整度）；

多腔模流道均衡：批量生產時（如 32 腔、64 腔模具），流道設計為 “對稱式”，確保每個型腔的膠料填充速度、壓力一致（誤差≤5%），避免多腔按鍵出現 “部分缺膠、部分溢膠”。

三、高效排氣結構：杜絕氣泡與缺膠，保障密封

硅膠硫化會產生微量氣體，且按鍵多為小型精密結構（最小壁厚 0.2mm），模具需高效排氣避免氣體滯留形成氣泡（影響防水）或缺膠（影響按壓）：

微型排氣槽布局：在膠料填充 “末端”“拐角”“深腔”（如按鍵觸點凹槽）設排氣槽，深度 0.01-0.02mm（LSR）、0.03-0.05mm（HCR），寬度 5-8mm，確保氣體快速排出且不溢膠；

透氣鋼輔助排氣：針對按鍵 “窄縫”“盲孔” 等普通排氣槽無法覆蓋的區域（如硅膠密封唇邊內側），模具型芯嵌入 “透氣鋼”（孔隙率 15%-20%），通過微孔強制排氣，氣泡率可控制在 0.1% 以下；

，進一步降低氣泡風險。

四、穩定溫控系統：適配硅膠硫化特性，保障按鍵彈性

硅膠（尤其是 LSR）硫化對溫度極敏感，溫度不均會導致按鍵硅膠 “局部過硫化（脆化）” 或 “欠硫化（粘手）”，影響按壓回彈與壽命：

隨形水路設計：型腔周邊設 “貼合按鍵輪廓的隨形水路”（如圓形按鍵繞型腔環形布水，長條按鍵沿長度方向布水），確保型腔各區域溫度差≤±2℃；

多區獨立溫控：模具分 “型腔區、流道區、定位區” 獨立控溫 —— 型腔區 130-150℃（LSR 硫化溫度），流道區 25-35℃（冷流道控溫），定位區 80-100℃（避免基材因高溫軟化）；

實時溫度監測：型腔關鍵位置（如澆口附近、按鍵觸點區）嵌入溫度傳感器，實時反饋溫度數據，動態調整加熱功率（如溫度低于 130℃時自動補熱）。

五、精細化表面處理與型腔設計：匹配按鍵手感與外觀

按鍵的 “按壓反饋” 與 “表面質感” 由模具型腔直接決定，型腔設計需精準匹配手感需求（如軟硬度、行程）與外觀要求（如光滑度、紋理）：

型腔表面精度控制：

光滑按鍵（如家電控制面板按鍵）：型腔做 “鏡面拋光”，表面粗糙度 Ra≤0.02μm，確保硅膠成型后表面平整無紋路，易清潔；

防滑按鍵（如手機側鍵）：型腔做 “激光雕刻微紋理”（如 0.05mm 深的細條紋），硅膠成型后復制紋理，提升按壓防滑性；

型腔深度精準控制：型腔深度直接決定硅膠厚度（如按鍵硅膠層設計 0.3mm，型腔深度誤差≤±0.01mm），進而控制按壓行程（通常 0.2-0.8mm）—— 硅膠越厚，行程越大，按壓越軟；反之則行程小、反饋脆；

圓角過渡設計：型腔邊緣設 R0.05-R0.1mm 圓角，避免硅膠成型后出現 “銳邊”（硌手或易斷裂），同時提升按鍵密封性（圓角處硅膠更易貼合基材，減少縫隙）。

六、適配硅膠特性的脫模與耐用性設計：保障量產穩定

硅膠軟且易粘模，模具需適配其特性設計脫模結構，同時保證長期量產的耐用性：

溫和脫模結構：優先采用 “氣壓脫模”（0.2-0.3MPa 壓縮空氣從型腔側面微孔吹出），或 “多點均勻頂針脫模”（頂針直徑≤1mm，分布在按鍵非按壓區），避免硅膠撕裂或變形（如智能手表按鍵脫模成功率需≥99.5%）；

耐腐蝕與抗粘處理：模具鋼材選用耐腐蝕的 S136 不銹鋼（耐受 LSR 鉑金催化劑腐蝕），型腔表面涂 “特氟龍涂層” 或 “陶瓷涂層”，降低硅膠粘模率（脫模力從 50N 降至 10N 以下）；

高耐用性設計：模具型腔硬度達 HRC 48-52，水路接口用密封快插（避免漏水），導柱導套做 “氮化處理”（提升耐磨性），確保模具壽命≥50 萬模次（滿足消費電子按鍵 “百萬級” 量產需求）。

總結：核心特點的邏輯核心

硅膠按鍵包膠模具的所有特點，最終都指向 “讓硅膠精準、穩定地與基材結合，同時滿足按鍵‘手感好、功能全（防水 / 耐磨）、能量產’ ” 的需求 —— 定位保證精度，流道與排氣保證外觀，溫控保證性能，脫模與耐用性保證量產，缺一不可。
