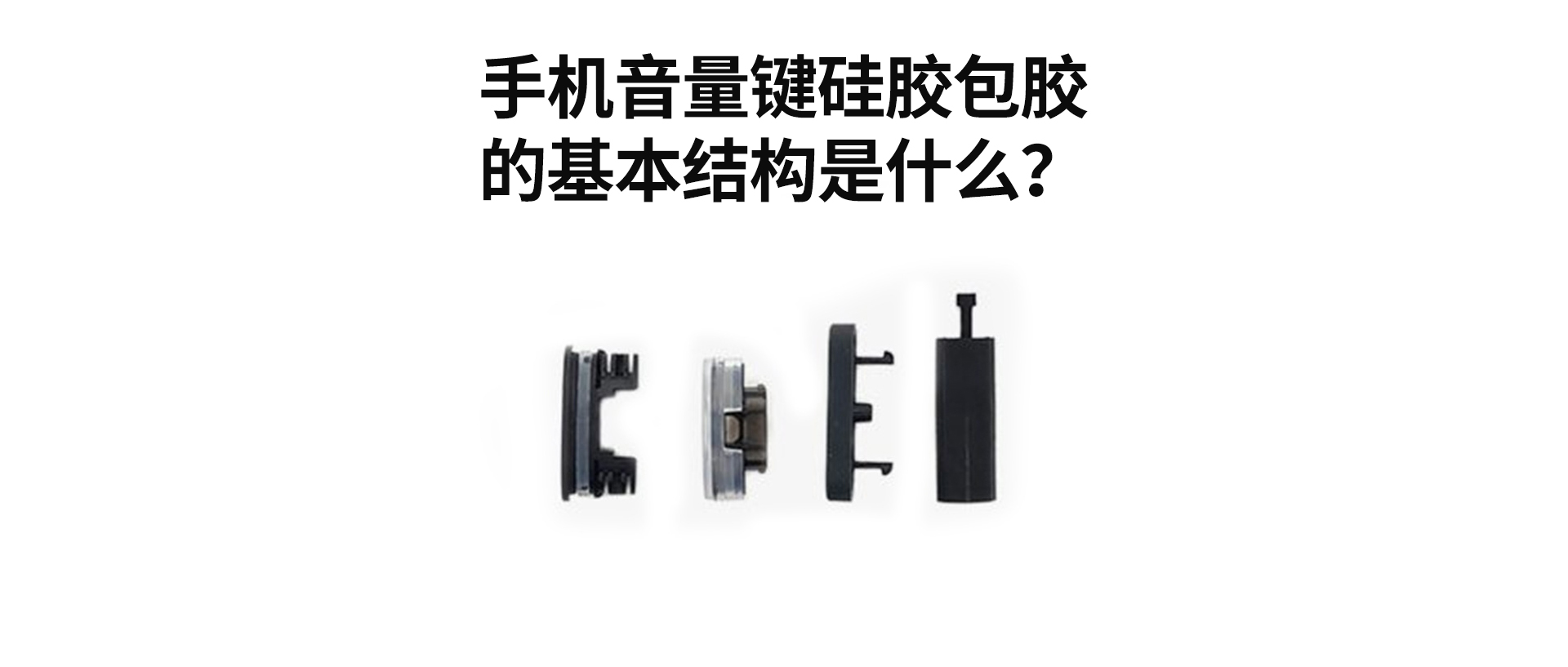

手機音量鍵硅膠包膠的基本結構詳解

手機音量鍵作為高頻操作的核心交互部件，其硅膠包膠結構需同時滿足 “結構穩定性、按壓手感、防護可靠性” 三大核心需求。整體采用 “基材骨架層 + 硅膠過渡彈性層 + 硅膠按鍵表層” 的一體化復合結構 ，通過液態硅膠（LSR）包膠工藝實現各層無縫融合，既依托基材保障裝配精度與結構強度，又通過硅膠層賦予柔軟手感與密封防護，適配手機緊湊空間與高頻使用場景，以下是各結構層級的詳細解析：

一、基材骨架層：結構支撐與裝配定位的核心

基材骨架層是音量鍵的 “剛性基礎”，承擔固定裝配、分散按壓應力、保障長期使用不變形的核心作用，其設計直接決定按鍵的裝配精度與使用壽命。

1. 材質選擇：兼顧強度與輕量化

主流材質以工程塑膠為主，部分高端機型采用鋅合金，具體選型需平衡剛性、重量與成本：

PC（聚碳酸酯）：最常用材質，具備優異的抗沖擊性（Izod 沖擊強度≥600J/m）、耐熱性（熱變形溫度≥120℃），且注塑流動性好，適合成型復雜結構，能適配手機內部高溫（如處理器散熱區附近）與輕微沖擊場景，重量僅為鋅合金的 1/3，符合手機輕量化需求。

ABS/PC 合金：在 ABS 的韌性與 PC 的強度之間取得平衡，成型收縮率低（0.5%-0.7%），尺寸穩定性優于純 PC，適合對裝配公差要求極高的機型（如旗艦機），可減少按鍵與中框的間隙偏差。

鋅合金：僅用于高端商務機或特殊需求機型，具備極高的剛性（抗拉強度≥300MPa）與耐磨性，按壓時無絲毫形變，使用壽命可達 10 萬次以上，但重量較大（密度約 6.6g/cm³），需配合手機整體配重設計。

2. 結構設計：精準定位與裝配適配

基材骨架的結構設計需嚴格匹配手機中框的安裝位，核心細節如下：

主體輪廓與尺寸：整體呈長條狀或分段式（對應 “+/-” 雙按鍵），長度通常為 12-18mm，寬度 3-5mm，厚度 1.5-2.5mm，適配手機側邊的窄邊框空間（寬度通常≤7mm）。

定位與固定結構：設置 2-3 個定位柱（直徑 0.8-1.2mm，高度 0.5-1mm），與中框的定位孔精準配合，定位公差控制在 ±0.01mm，避免按鍵安裝后松動或偏移；同時設計 1-2 個彈性卡扣（厚度 0.3-0.5mm，彈開角度 5°-8°），裝配時與中框卡槽卡合，實現 “一次性裝配、長期固定”，無需額外粘接劑。

加強筋與應力分散結構：在定位柱與卡扣根部增設微型加強筋（厚度 0.2-0.3mm，高度 0.3-0.5mm），防止高頻按壓時根部斷裂；主體背部設計淺凹槽（深度 0.2-0.3mm），既減輕重量，又能分散按壓應力，避免局部形變。

硅膠結合預處理結構：表面設計環形凹槽（寬度 0.3-0.5mm，深度 0.2-0.3mm）或磨砂紋理（粗糙度 Ra=1.6-3.2μm），增大與硅膠的接觸面積；部分機型會在表面涂覆硅烷偶聯劑，提升硅膠與基材的分子結合力，剝離強度≥12N/cm，杜絕長期使用后硅膠層脫落。

二、硅膠過渡彈性層：按壓反饋與力傳導的關鍵

硅膠過渡彈性層是 “剛性基材” 與 “柔軟表層” 的連接紐帶，核心作用是傳遞按壓力度、提供均勻回彈，同時保障硅膠層與基材的一體化結合，其設計直接影響按鍵的按壓手感（鍵程、反饋力度）。

1. 材質特性：適配彈性與耐久性需求

統一采用液態硅膠（LSR），材質選型聚焦 “彈性回復性、耐疲勞性、與基材兼容性”：

硬度參數：固定選擇 40-50Shore A 的中軟質 LSR，該硬度范圍既能保證按壓時的柔軟觸感，又能提供足夠的回彈力度（按壓回彈率≥95%），避免按鍵 “塌陷” 或 “回彈無力”。

核心性能：斷裂伸長率≥500%，耐疲勞性能優異（10 萬次按壓后彈性衰減≤5%），適配手機音量鍵日均數百次的操作頻率；耐溫范圍 - 40℃~180℃，可承受手機充電時的局部高溫與低溫環境存儲；符合 RoHS 環保標準，無揮發物釋放，保障用戶使用安全。

2. 結構設計：精準控制按壓反饋

彈性層的結構設計需通過 “形變路徑優化” 實現穩定的按壓反饋，核心細節如下：

厚度與覆蓋范圍：整體厚度 0.2-0.5mm，完全覆蓋基材骨架的上表面與側邊，形成 “包裹式” 結合，避免邊緣脫層；對應按鍵按壓區域的厚度略厚（0.4-0.5mm），非按壓區域略薄（0.2-0.3mm），實現力傳導的精準聚焦。

彈性結構形式：主流采用 “懸臂梁 + 彈性凸點” 組合結構：

懸臂梁：沿基材長度方向設計 1-2 條懸臂梁（寬度 0.8-1.2mm，長度 3-5mm），一端與基材固定，另一端連接彈性凸點，按壓時懸臂梁彎曲形變，提供均勻的回彈力度，避免按壓卡頓。

彈性凸點：位于懸臂梁末端，對應手機內部的觸控開關位置，直徑 0.8-1.2mm，高度 0.3-0.5mm，凸點頂部設計 R0.1-R0.2mm 圓角，確保按壓時與觸控開關的接觸面積穩定，觸發靈敏度一致（按壓行程 0.2-0.3mm 即可觸發）。

應力釋放槽：在彈性凸點與懸臂梁的連接處設計微型應力釋放槽（寬度 0.1-0.2mm，深度 0.1-0.2mm），減少高頻按壓時的應力集中，延長彈性層的使用壽命，避免斷裂或彈性衰減。

三、硅膠按鍵表層：用戶接觸與外觀防護的終端

硅膠按鍵表層是直接與用戶手指接觸的部分，同時承擔外觀裝飾與密封防護功能，設計需兼顧 “手感舒適度、外觀辨識度、環境耐受性” 三大需求。

1. 材質選擇：聚焦手感與耐用性

采用與過渡層同體系的液態硅膠（LSR），但硬度更低，以提升觸摸舒適度：

硬度參數：選擇 30-40Shore A 的軟質 LSR，該硬度接近人體皮膚觸感（約 35Shore A），按壓時柔軟不硌手，且指紋不易殘留，符合手機 “親膚交互” 的設計趨勢。

功能改性：部分機型會在硅膠中添加耐磨劑（如 PTFE 微粉），提升表面耐磨性（馬丁代爾耐磨測試≥5 萬次無明顯磨損）；或添加抗污劑，增強疏水性（水接觸角≥100°），便于清潔汗漬、油污。

2. 結構與外觀設計：兼顧實用與美觀

表層結構需在有限空間內實現 “標識清晰、手感均勻、防護到位”，核心細節如下：

基本形態：整體與基材骨架輪廓匹配，厚度 0.3-0.5mm，邊緣設計 R0.1-R0.2mm 圓角，避免尖銳邊緣刮擦手指；按壓面采用微弧形設計（弧度 R50-R80mm），貼合手指按壓姿勢，分散按壓壓力，提升舒適度。

標識設計：通過 “模具一體成型” 在表層對應位置制作 “+/-” 標識，采用 “凹槽式” 設計（凹槽深度 0.1-0.2mm，寬度 0.8-1mm），既保證標識清晰可見，又避免噴涂標識脫落；部分高端機型會在凹槽內填充耐磨油墨（如 UV 固化油墨），提升標識辨識度與耐久性。

表面處理工藝：根據機型定位選擇不同表面處理：

磨砂處理：通過模具型腔噴砂（粗糙度 Ra=0.8-1.6μm）實現，手感細膩，抗指紋效果好，是主流選擇。

噴油處理：噴涂硅膠專用手感油（如彈性橡膠油），表面更順滑，且具備一定防滑性，適合高端機型。

紋理處理：設計細條紋或點狀紋理（間距 0.3-0.5mm），增強手指與按鍵的摩擦力，避免濕手按壓時打滑。

密封防護設計：表層邊緣向外延伸 0.2-0.3mm，與手機中框的按鍵孔邊緣緊密貼合，形成 “微密封結構”，可阻擋灰塵、水汽侵入（配合整機防水設計，可實現 IP67/IP68 防水等級）；延伸部分設計斜切面（角度 15°-20°），避免裝配時與中框干涉，同時提升密封貼合度。

四、整體裝配與協同設計：保障結構穩定性與功能一致性

手機音量鍵硅膠包膠的核心優勢在于 “一體化成型”，各層級并非獨立存在，而是通過設計協同與工藝適配，實現整體性能最優：

1. 層級配合公差

基材骨架與硅膠過渡層的配合間隙≤0.01mm，硅膠過渡層與表層為一體成型（無間隙），整體按鍵與手機中框的裝配間隙控制在 0.05-0.1mm，既保證裝配順暢，又避免使用時產生松動異響。

2. 防呆與容錯設計

基材骨架設計不對稱定位柱（如一側圓形、一側方形），避免裝配時正反裝錯；硅膠表層邊緣設計微小倒角，降低裝配時的刮擦風險，提升裝配效率。

3. 工藝適配性

采用 “液態硅膠注塑包膠工藝”，基材骨架先固定在模具型腔中，再注入硅膠（過渡層與表層一次成型），模具定位精度達 ±0.005mm，確保各層級位置精準；通過鉑金硫化工藝（溫度 130-150℃，時間 15-20 秒）實現硅膠與基材的分子級結合，杜絕脫層、翹邊缺陷。

總結

手機音量鍵硅膠包膠的 “三層復合結構”，本質是通過 “基材骨架的剛性支撐、過渡彈性層的力反饋調節、表層的手感與防護” 三者協同，在手機側邊的狹小空間內，實現 “精準裝配、舒適按壓、長期耐用、密封防護” 的綜合需求。其設計核心在于 “參數精細化”（如硅膠硬度、結構尺寸公差）與 “工藝適配性”（如包膠模具精度、硫化參數），最終為用戶提供 “按壓反饋清晰、操作手感舒適、使用壽命長久” 的交互體驗，同時適配手機輕薄化、防水化的發展趨勢。
