久久国语露脸国产精品电影-美女裸体跪姿扒开屁股无内裤-欧美成人综合久久精品-成人性生交大片免费看视频app-国产免费又色又爽又黄软件

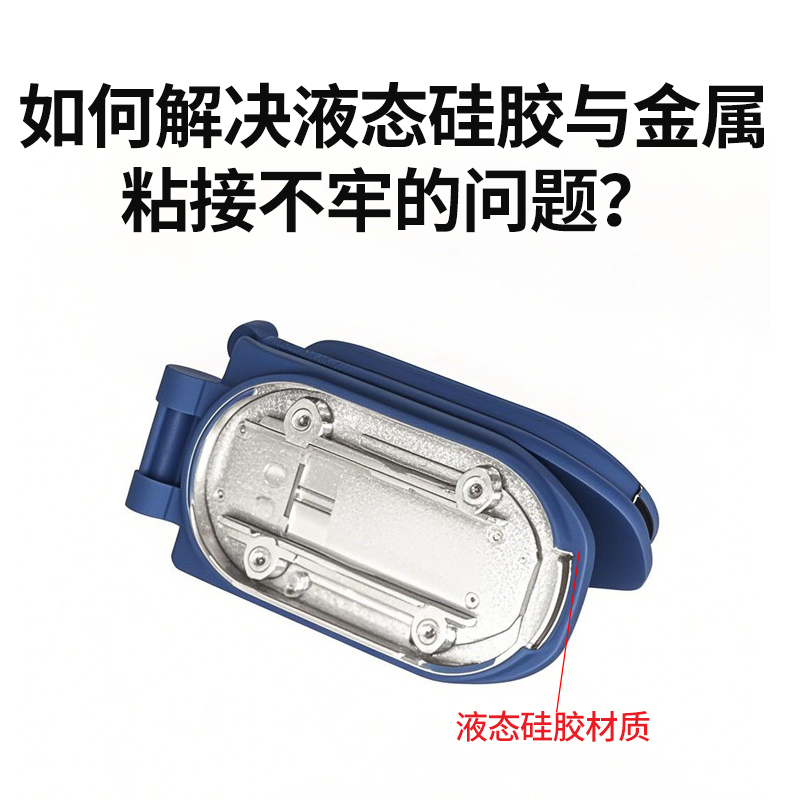

解決液態硅膠與金屬粘接不牢的問題，需從基材表面處理、硅膠材料選型、工藝參數調控、結構設計優化四個核心維度入手，針對性消除界面結合的薄弱環節，具體解決方案如下：

一、精細化處理金屬基材表面

金屬表面的油污、氧化層、低表面能雜質是粘接失效的主要誘因，需通過多步驟處理提升表面活性與機械咬合力：

深度清潔除雜：先用 60℃中性清洗劑進行超聲波清洗，去除表面油污、粉塵；再用丙酮或異丙醇擦拭脫脂，對于不銹鋼、鋁合金等易氧化金屬，可采用 5% 稀硫酸 / 氫氧化鈉溶液進行酸洗 / 堿洗，清除氧化膜后用純水沖洗并烘干，避免化學試劑殘留。

表面粗化活化：對金屬表面進行噴砂處理，使表面粗糙度達到 Ra 0.8-1.6μm，形成微觀粗糙面以增強機械鎖合；也可采用等離子活化，打破金屬表面分子鍵并引入極性基團，提升表面能至 50mN/m 以上。

二、優化液態硅膠材料選型

優先選用自粘型硅膠：選擇專為金屬粘接設計的自粘型液態硅膠，這類硅膠配方中添加了粘接促進劑，無需底涂即可與金屬形成分子級粘接，剝離強度≥15N/cm。

三、精準調控包膠工藝參數

溫度與硫化控制：將金屬基材預熱至 80-100℃，減少與液態硅膠的溫差，避免膠料接觸基材后快速固化影響鋪展；模具溫度控制在 160-180℃，硫化時間按膠層厚度計算，確保硅膠完全交聯，避免欠硫導致粘接強度不足。

四、優化產品結構設計

在金屬表面設計機械錨固結構，如開設 0.2-0.5mm 深的環形凹槽、倒鉤或網紋，利用硅膠的流動性填充結構，形成機械咬合；對細長或異形金屬件，增設輔助定位結構，防止注塑時基材偏移，確保硅膠均勻包覆，進一步增強粘接穩定性。
