久久国语露脸国产精品电影-美女裸体跪姿扒开屁股无内裤-欧美成人综合久久精品-成人性生交大片免费看视频app-国产免费又色又爽又黄软件

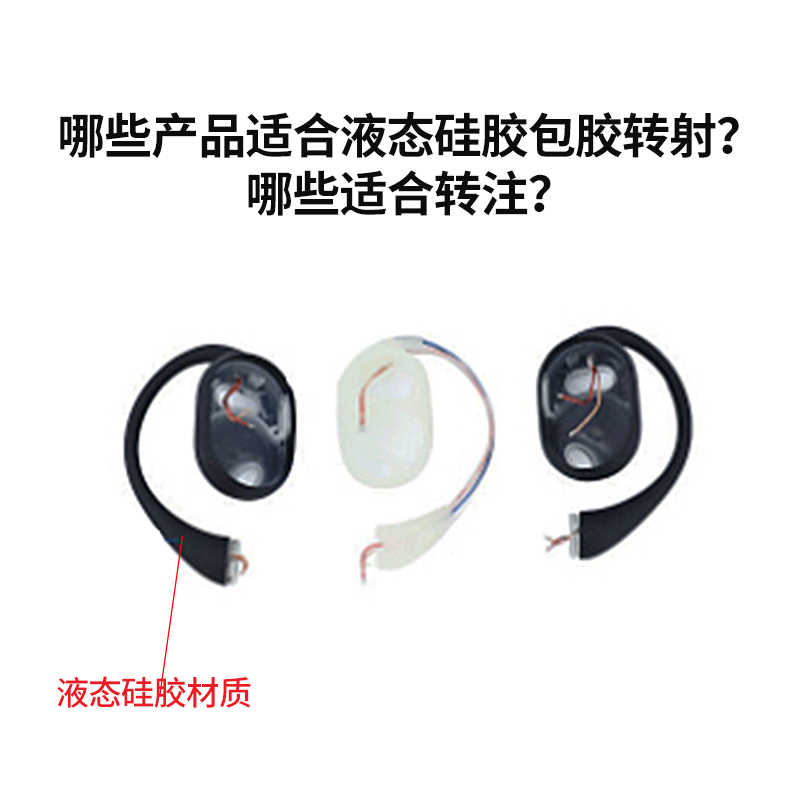

液態硅膠包膠中，轉射與轉注工藝的選擇需結合產品特性、材料需求及生產規模。以下是經過行業驗證的適配方案，附具體應用案例與技術參數：

一、轉射工藝（Injection Transfer Molding）適配產品

1. 消費電子領域

手機防水卡托

技術要求：IP68 級防水（水深 1.5 米浸泡 30 分鐘無滲漏），硅膠與金屬基材剝離強度≥12N/cm。

工藝優勢：多級注塑（先注塑金屬嵌件，再轉射 LSR）實現 0.05mm 公差控制，模內真空脫氣（-0.09MPa）消除氣泡9。

典型案例：某品牌手機卡托采用轉射工藝，良品率從傳統模壓的 85% 提升至 98%。

智能手表表帶

材料特性：邵氏硬度 40-50A，表面粗糙度 Ra≤0.4μm，支持抗菌涂層（抑菌率＞99%）。

結構設計：復雜透氣孔（直徑 0.8mm）與多色漸變效果，通過轉射模內雙色成型一次完成。

2. 醫療健康領域

心臟起搏器電極導線包膠

性能指標：拉伸強度≥8MPa，耐 - 40℃至 121℃滅菌環境，生物相容性細胞毒性 0 級。

工藝關鍵：采用超臨界 CO?發泡技術（壓力 8-10MPa），膠層密度降低 15% 同時保持彈性模量。

動態心電儀電極片

功能需求：貼合皮膚時阻抗≤5kΩ，確保信號采集精度，需模內集成電極金屬片2。

工藝方案：轉射模采用 45° 傾斜流道設計，LSR 填充均勻性 CV 值＜3%，避免應力集中導致信號失真。

3. 汽車工業領域

新能源汽車電池密封圈

環境要求：耐電解液腐蝕（pH 3-11），耐溫 - 40℃至 150℃，壓縮永久變形≤10%（200℃×24h）。

生產效率：轉射周期僅需 45 秒，比傳統模壓縮短 50%，滿足年產百萬件需求。

智能車燈透鏡包膠

光學要求：透光率＞92%，霧度＜3%，需模內注塑成型與透鏡玻璃無縫貼合。

工藝創新：采用紫外線表面活化技術，LSR 與玻璃附著力提升至 15N/cm，無需底涂劑。

二、轉注工藝（Transfer Molding）適配產品

1. 高壓電氣領域

5G 基站射頻連接器

性能指標：耐電壓≥10kV，介電常數 3.0±0.1（1GHz），金屬嵌件與 LSR 結合強度≥15N/cm。

工藝特點：轉注模采用多層復合流道（主道直徑 6mm + 分支直徑 3mm），確保膠料填充均勻性（壓力波動＜5%）。

高壓電纜終端接頭

環境測試：通過鹽霧試驗（5% NaCl 溶液，96 小時無腐蝕），需在 180℃下硫化 60 分鐘。

材料選擇：使用自粘接型 LSR（含乙烯基三甲氧基硅烷），與銅導體直接鍵合，無需底涂。

2. 精密機械領域

航空航天傳感器密封件

精度要求：內徑公差 ±0.03mm，膠層厚度 1.2±0.05mm，需模內成型金屬安裝環。

工藝控制：轉注模配備溫度分區控制（型腔 170℃，流道 180℃），確保 LSR 流動性一致。

工業機器人關節減震墊

力學性能：壓縮回彈率≥90%（50% 壓縮負荷），動態疲勞壽命＞10 萬次循環5。

生產方式：中小批量生產（單模次 20 件），轉注模成本比轉射低 30%5。

3. 特殊器械領域

手術器械握柄包膠

生物相容性：通過 USP Class VI 認證，耐過氧化氫滅菌（濃度≥70%），邵氏硬度 60A。

結構設計：表面防滑紋（深度 0.3mm）與人體工學曲線，轉注模采用鑲件式排氣（透氣率 5μm）。

牙科種植體基臺密封環

精度挑戰：外徑 φ3.0±0.02mm，高度 1.5±0.01mm，需模內成型金屬螺紋嵌件。

工藝優化：轉注壓力分階段控制（注射階段 100MPa→保壓階段 80MPa），減少收縮變形。

三、決策維度與技術對比

評估維度

材料兼容性    液態硅膠（LSR）、熱塑性彈性體（TPE）    固態硅膠（HCR）、熱固性樹脂（如環氧樹脂）

量產能力    適合中高產量（單模次 50-100 件）    適合中小批量（單模次 10-20 件）

模具成本    較高（四板模結構，成本約為轉注模的 1.5 倍）    較低（三板模結構，成本約為轉射模的 60%）

材料利用率    ≥95%（無流道廢料）    80-85%（流道廢料占 15-20%）

典型產品公差    ±0.05mm    ±0.1mm

復雜結構實現    支持多色成型、立體卡扣、超薄膠層（0.3mm）    適合簡單幾何形狀（如平板、圓環）

四、前沿應用趨勢

轉射工藝：

智能穿戴設備：如智能戒指的柔性壓力傳感器包膠，集成溫度傳感器與 LSR 觸覺反饋層，通過轉射實現 0.1mm 級精度。

生物可降解醫療器件：采用可吸收 LSR（如聚乳酸改性硅膠），轉射成型心臟補片，在體內 12 個月內降解率＞90%。

轉注工藝：

高溫電子封裝：用于 5G 基站功率放大器模塊，轉注成型耐高溫 LSR（耐 250℃），屏蔽電磁干擾（EMI）效能＞40dB。

納米復合材料：將石墨烯（0.5% wt）混入 LSR，轉注成型導熱墊片（熱導率 1.2W/m?K），用于新能源汽車電池組散熱。

五、失效風險與規避策略

轉射常見問題

膠層開裂：

原因：金屬基材表面粗糙度不足（Ra＜2μm）或 LSR 交聯度不夠（硫化時間＜90 秒）。

對策：采用激光打標（脈沖波長 355nm）在金屬表面加工微米級凹坑，同時延長硫化時間至 120 秒。

轉注典型缺陷

氣泡殘留：

原因：模具排氣不足（排氣槽深度＜0.02mm）或 LSR 脫氣不充分（含氣量＞0.1%）。

對策：在流道末端增設燒結金屬排氣鑲件（透氣率 10μm），并在材料預處理階段進行真空脫氣（-0.095MPa×15 分鐘）。

通過以上分析，企業可根據產品的材料類型、結構復雜度、量產規模、精度要求四大核心維度，結合成本效益模型（如轉射工藝在年產量＞50 萬件時綜合成本更低），選擇最優工藝方案。建議先通過模流分析（如 Moldflow）驗證模具設計，再進行小批量試產（50-100 件），通過拉力測試（90° 剝離強度≥8N/cm）與 CT 掃描（內部氣泡檢測）確保工藝可靠性。

深圳市利勇安硅橡膠制品有限公司—專注液態硅膠制品精密技術研發24年，聯系電話：134-2097-4883。
