久久国语露脸国产精品电影-美女裸体跪姿扒开屁股无内裤-欧美成人综合久久精品-成人性生交大片免费看视频app-国产免费又色又爽又黄软件

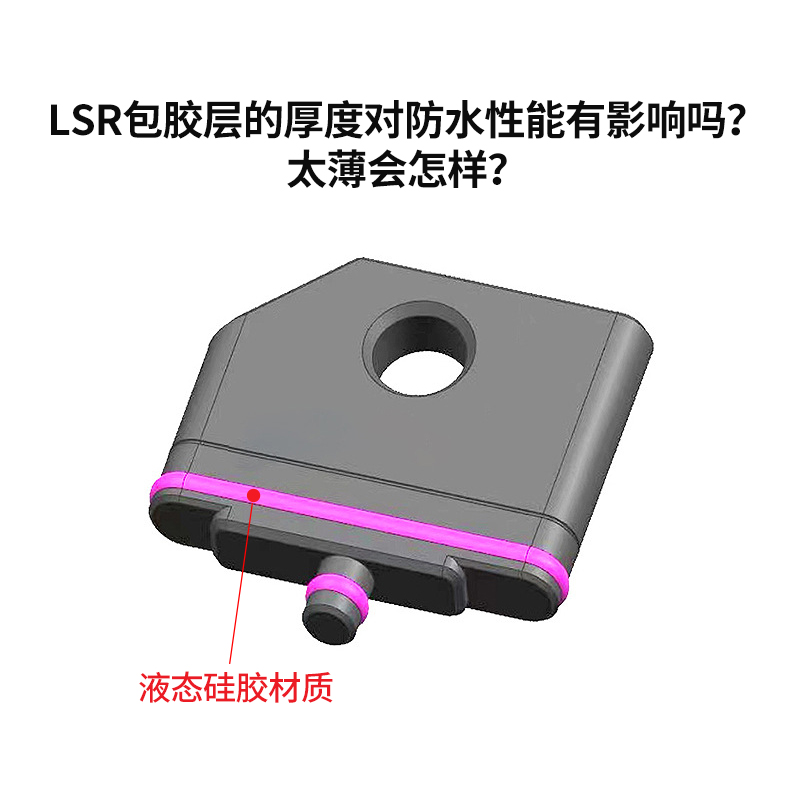

LSR（液態硅膠）包膠層的厚度對防水性能有直接且關鍵的影響—— 合適的厚度是防水密封的 “基礎屏障”，而厚度過薄會直接導致防水能力下降甚至失效，具體影響和風險可從防水原理、實際使用場景拆解：

一、先明確核心邏輯：LSR 包膠防水的本質是 “完整膠層隔絕水分”

LSR 包膠能防水，核心是依靠連續無缺陷的硅膠層，將基材（如金屬、FPC、塑膠）與外部水 / 濕氣完全隔絕，同時膠層需具備一定的 “抗形變能力”，避免在裝配、使用中因擠壓、摩擦出現破損。而厚度是實現這兩個核心的前提：

若厚度足夠，膠層既能覆蓋基材表面的細微瑕疵（如劃痕、微小縫隙），也能在受力時通過輕微形變緩沖壓力，保持完整性；

屏障。

二、LSR 包膠層太薄，會導致 3 類核心防水問題

1. 膠層易出現 “針孔 / 氣泡”，直接形成滲水通道

LSR 注塑時，膠層越薄，越難排出型腔中的空氣 —— 若厚度＜0.1mm，空氣易被困在膠層內部或基材與膠層的界面，形成肉眼難辨的微小針孔（直徑可能僅 0.01-0.05mm）或氣泡。

這些缺陷在干燥環境下不明顯，但遇到水或濕氣時，水分會通過毛細作用滲入針孔，逐漸滲透到基材內部（如電子元件、金屬端子），導致短路、生銹。

典型場景：某智能手表的 FPC 線路包膠，因膠層僅 0.08mm，生產中出現大量微小氣泡，用戶佩戴時汗水滲入，導致線路腐蝕、觸控失靈。

2. 抗損傷能力差，使用中易開裂 / 破損

LSR 膠層的 “抗撕裂強度” 與厚度正相關 —— 厚度越薄，膠層越脆弱，在裝配（如插拔、按壓）、使用（如摩擦、輕微撞擊）中極易出現局部開裂、剝落，破壞防水屏障。

例如：醫療接頭的 LSR 包膠層若僅 0.05mm，在反復插拔導管時，膠層邊緣易被磨損出細小裂紋，生理鹽水會從裂紋滲入，導致接頭內部污染；

再比如：新能源傳感器的 LSR 防水套，若厚度不足 0.1mm，在設備組裝時受輕微擠壓，就可能出現 “隱性裂紋”（表面看不出來，但水可滲入），最終導致傳感器受潮失效。

3. 裝配密封性不足，無法填充配合間隙

很多 LSR 包膠件需要與其他部件（如殼體、接頭）裝配，靠膠層的 “壓縮形變” 填充配合間隙實現密封 —— 若膠層太薄，壓縮量不足，無法完全填滿間隙，會形成縫隙滲水通道。

舉例：某工業儀器的塑膠外殼 LSR 包膠，設計厚度 0.06mm，裝配時膠層最大壓縮量僅 0.02mm，而外殼與配件的配合間隙有 0.03mm，導致水從間隙滲入儀器內部；

對比：若膠層厚度增至 0.15mm，壓縮量可達 0.08mm，能完全覆蓋配合間隙，防水等級可從 IP54 提升至 IP68。

三、補充：LSR 防水包膠的 “合理厚度建議”

并非厚度越厚越好（過厚會增加成本、影響尺寸精度），需結合產品場景平衡，常規建議：

普通防水場景（如消費電子外殼、小家電配件）：膠層厚度建議≥0.1-0.2mm，既能保證無針孔、抗損傷，也能適配常規裝配間隙；

高要求防水場景（如醫療浸泡件、戶外設備）：膠層厚度建議≥0.2-0.3mm，同時配合 “膠層唇邊設計”（在密封面做 0.1-0.15mm 的凸起唇邊），進一步提升密封性；

微型精密件（如 FPC 線路、細小端子）：最小厚度不建議＜0.08mm，且需優化模具排氣（增加微型排氣槽）、降低注塑速度，減少針孔風險。

總結

LSR 包膠層的厚度是防水性能的 “底線保障”—— 太薄會直接導致膠層缺陷、抗損能力弱、裝配密封不足，最終讓防水失效。實際設計中，需在 “精密尺寸” 和 “防水可靠性” 之間找平衡，若不確定厚度是否合適，可通過 “小批量試產 + 防水測試” 驗證（如 IP68 浸泡、高壓噴淋測試），或讓源頭廠提供模流分析，提前預判厚度不足的風險。
